در حین تولید چه اتفاقی در داخل یک دستگاه روتختی التراسونیک اتوماتیک می افتد؟

دستگاه التراسونیک اتوماتیک لحاف کاری چیست؟

یک دستگاه لحاف کاری اولتراسونیک اتوماتیک یک سیستم پردازش نساجی صنعتی است که به جای دوخت سوزن و نخ مرسوم، چندین لایه پارچه - معمولاً یک پارچه صورت، یک ماده پرکننده مانند چوب یا کفپوش پلی استر و یک لایه پشتی - با استفاده از ارتعاش اولتراسونیک با فرکانس بالا، چسبانده و الگو می‌کند. این فناوری دوخت مکانیکی را با یک سیستم تحویل انرژی آکوستیک دقیق کنترل‌شده جایگزین می‌کند که گرمای اصطکاکی موضعی را در رابط پارچه ایجاد می‌کند و لایه‌های الیاف مصنوعی را در نقاط مشخص یا در امتداد الگوهای پیوسته با هم ذوب و ذوب می‌کند تا ساختار لحافی ایجاد شود. نتیجه یک مجموعه نساجی با پیوند دائمی و طرح‌دار است که از نظر بصری و عملکردی معادل یک لحاف دوخته شده سنتی است، اما با سرعت‌های بسیار بالاتر تولید می‌شود، بدون مصرف نخ، بدون زمان خرابی سوزن، و بدون چالش‌های مدیریت کشش نخ یا کوبیدن درز.

نام "اتوماتیک" به ادغام کنترل الگوی کامپیوتری، سیستم‌های تغذیه پارچه مبتنی بر سروو و نظارت بر فرآیند خودکار اشاره دارد که به ماشین‌های التراسونیک مدرن لحاف‌کاری اجازه می‌دهد تا الگوهای لحاف‌کاری پیچیده و چند عنصری را در عرض پارچه‌های وسیع با کمترین مداخله اپراتور اجرا کنند. ماشین‌های لحاف‌کاری اولتراسونیک خودکار امروزی بسته به پیچیدگی الگو، نوع پارچه و پارامترهای اولتراسونیک می‌توانند پانل‌های لحافی تمام‌شده را با سرعت ۲۰ تا ۸۰ متر در دقیقه تولید کنند - نرخ‌هایی که دستیابی به آن‌ها با ماشین‌های روتختی چند سوزنی معمولی با تراکم‌های یکسان غیرممکن است.

فیزیک اصلی: چگونه انرژی اولتراسونیک پارچه را پیوند می دهد

درک نحوه کار یک ماشین روتختی اولتراسونیک خودکار نیاز به درک روشنی از مکانیسم فیزیکی دارد که توسط آن انرژی اولتراسونیک لایه‌های نساجی مصنوعی را به هم می‌پیوندد - فرآیندی که اساساً با هر روش اتصال مکانیکی یا چسبندگی متفاوت است. مکانیسم پیوند، گرمایش اصطکاکی بین مولکولی است که توسط تغییر شکل چرخه‌ای سریع مولکول‌های پلیمر تحت تأثیر یک میدان صوتی با فرکانس بالا هدایت می‌شود.

هنگامی که یک بوق ارتعاشی اولتراسونیک - که در فرکانس‌های 20 کیلوهرتز، 35 کیلوهرتز، یا 40 کیلوهرتز بسته به طراحی ماشین نوسان می‌کند - روی دسته‌ای از لایه‌های پارچه مصنوعی با فشار تماس مشخصی فشار داده می‌شود، انرژی صوتی به عنوان امواج فشاری و تنش برشی در مواد منتشر می‌شود. در سطح مشترک بین لایه‌های پارچه، و در ساختار الیافی خود پارچه، تغییر شکل سریع چرخه‌ای مکانیکی باعث می‌شود که بخش‌های زنجیره پلیمری با سرعتی بسیار سریع در برابر یکدیگر حرکت کنند تا آرامش چسبناک مواد قابل تطبیق نباشد. این اصطکاک داخلی انرژی مکانیکی را با دقت فضایی خارق‌العاده‌ای به انرژی حرارتی تبدیل می‌کند - گرمایش دقیقاً در رابط‌های مواد و نقاط تماس فیبر که در آن تنش صوتی متمرکز است، به‌جای اعمال بیرونی و هدایت به داخل مانند فرآیندهای گرمایش معمولی رخ می‌دهد.

افزایش دمای موضعی در ناحیه اتصال به نقطه ذوب پلیمرهای الیاف مصنوعی - معمولاً 255 تا 265 درجه سانتیگراد برای پلی استر - در عرض میلی ثانیه از تماس شاخ می رسد و از آن فراتر می رود. پلیمر مذاب تحت فشار تماس اعمال شده جریان می یابد، در سراسر سطح مشترک لایه ها مخلوط می شود و فضاهای بینابینی بین الیاف از لایه های مجاور را پر می کند. هنگامی که انرژی مافوق صوت حذف می‌شود و ماده سرد می‌شود - فرآیندی که تنها کسری از ثانیه تحت فشار تماس مداوم شیپور طول می‌کشد - پلیمر مخلوط به یک پیوند پیوسته یکپارچه و کووالانسی جامد می‌شود که در بسیاری موارد از نظر ساختاری قوی‌تر از فیبر ذوب نشده اطراف است. این مکانیسم پیوند است که ظاهر برجسته و برجسته الگوهای لحافی اولتراسونیک را ایجاد می کند - مناطق پیوند فشرده و ذوب شده کمی نازک تر و متراکم تر از پارچه اطراف هستند و یک برجسته بافتی ایجاد می کنند که الگوی لحاف را مشخص می کند.

اجزای کلیدی یک ماشین التراسونیک اتوماتیک لحاف

یک دستگاه کامل اتومات التراسونیک لحاف کاری چندین زیرسیستم مجزا را ادغام می کند که باید با هماهنگی دقیق کار کنند تا خروجی لحافی با کیفیت بالا تولید کنند. درک عملکرد هر جزء برای اپراتورها، مهندسان تعمیر و نگهداری و متخصصان تدارکات که مشخصات ماشین را ارزیابی می کنند ضروری است.

ژنراتور اولتراسونیک (منبع تغذیه)

ژنراتور اولتراسونیک - که منبع تغذیه یا مبدل نیز نامیده می شود - قلب الکتریکی سیستم است. برق AC استاندارد (معمولاً 220 ولت یا 380 ولت در 50/60 هرتز) مصرف می کند و آن را به یک سیگنال الکتریکی AC با فرکانس بالا در فرکانس کاری سیستم اولتراسونیک تبدیل می کند - معمولاً 20 کیلوهرتز برای کاربردهای نساجی سنگین یا 35 تا 40 کیلوهرتز برای اتصالات ظریف و با وضوح بالاتر. ژنراتورهای دیجیتال مدرن از مدارهای کنترلی حلقه قفل فاز (PLL) برای ردیابی و حفظ رزونانس پیوسته با مجموعه مبدل-بوستر-شاخ هنگامی که دما را در حین کار تغییر می دهد، استفاده می کنند و بدون توجه به تغییرات بار، تحویل انرژی پایدار را تضمین می کنند. توان خروجی ژنراتور برای کاربردهای لحاف کاری معمولاً از 500 وات تا 3000 وات در هر هد باندینگ متغیر است، با ماشین‌های چند سر که چندین ژنراتور را به صورت موازی کار می‌کنند.

مبدل (مبدل)

مبدل سیگنال الکتریکی فرکانس بالا از ژنراتور را با استفاده از اثر پیزوالکتریک به ارتعاش مکانیکی تبدیل می کند. این شامل مجموعه‌ای از دیسک‌های سرامیکی پیزوالکتریک - معمولاً تیتانات زیرکونات سرب (PZT)) است که در پاسخ به میدان الکتریکی متناوب منبسط و منقبض می‌شوند و نوسانات مکانیکی طولی را با همان فرکانس ورودی الکتریکی ایجاد می‌کنند. مبدل با دقت ساخته شده است تا به صورت مکانیکی در فرکانس طراحی خود طنین انداز شود و بازده تبدیل انرژی را به حداکثر برساند. دامنه ارتعاش در صفحه خروجی مبدل معمولاً 5 تا 10 میکرون است که توسط تقویت کننده و بوق تا سطوح مورد نیاز برای اتصال مؤثر پارچه تقویت می شود.

بوستر و شاخ اولتراسونیک (Sonotrode)

بوستر یک جزء صوتی میانی است که دامنه ارتعاش مبدل را قبل از رسیدن به بوق تقویت یا کاهش می دهد. نسبت های مختلف تقویت کننده (1:1، 1:1.5، 1:2) به سیستم اجازه می دهد تا برای ضخامت های مواد مختلف و نیازهای نیروی پیوند تنظیم شود. شاخ – که سونوترود نیز نامیده می‌شود – جزئی است که مستقیماً با پارچه تماس برقرار می‌کند و انرژی اولتراسونیک را به ناحیه اتصال می‌رساند. هندسه شاخ بسیار مهم است: شکل آن باید به گونه ای طراحی شود که در فرکانس سیستم طنین انداز شود و در عین حال دامنه ارتعاش یکنواخت را در سراسر صفحه کاری کامل خود ارائه دهد. برای کاربردهای لحاف کاری، شاخ ها معمولاً استوانه ای با وجوه کار طرح دار هستند - الگوی برجسته روی صفحه شاخ، الگوی لحافی منتقل شده به پارچه را مشخص می کند، با ویژگی های برجسته که انرژی مافوق صوت را در نقاط اتصال مورد نظر متمرکز می کند.

غلتک طرح دار (سندان)

در سیستم‌های روتاری اولتراسونیک دوار - پیکربندی مورد استفاده در اکثر ماشین‌های لحاف‌کاری با سرعت بالا - پارچه به طور مداوم بین بوق ارتعاشی و یک غلتک فلزی طرح‌دار دوار به نام سندان عبور می‌کند. سندان الگوی لحاف برجسته را بر روی سطح خود حمل می کند و همزمان با سرعت تغذیه پارچه می چرخد. شکاف بین بوق و سندان فشار تماس اعمال شده به پارچه در نقاط اتصال را تعیین می‌کند – کنترل شکاف دقیق، که معمولاً از طریق موقعیت‌یابی بوق مبتنی بر سروو به دست می‌آید، برای کیفیت باند ثابت بسیار مهم است. شکاف خیلی کم باعث ایجاد فشار ناکافی برای ذوب و اتصال کامل می شود. شکاف بیش از حد باعث می شود که بوق جهش کند یا پارچه لیز بخورد و باعث ایجاد پیوندهای نامنظم یا ناقص شود.

سیستم تغذیه و کشش پارچه

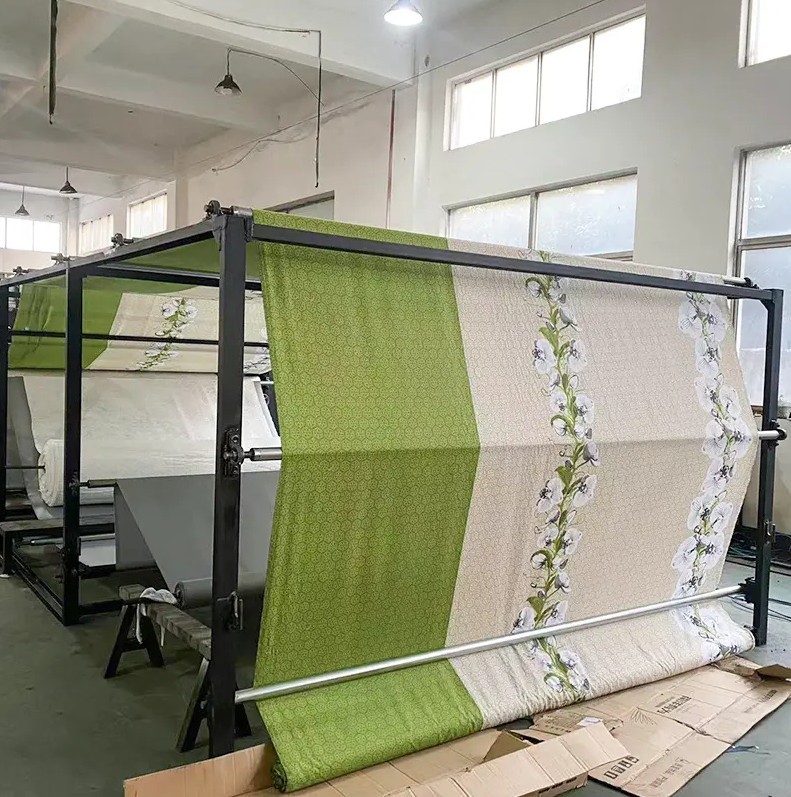

سیستم حمل خودکار پارچه، لایه‌های پارچه‌ای، ضربه‌زنی و پشتی را از رول‌های عرضه جداگانه تغذیه می‌کند، آنها را دقیقاً هم‌تراز می‌کند، کشش کنترل‌شده را در عرض کامل کار حفظ می‌کند، و کامپوزیت چسبانده شده را با سرعت برنامه‌ریزی‌شده از طریق دستگاه می‌کشد. رول‌های گیره‌دار، راهنماهای لبه، و رقصنده‌های کنترل تنش تضمین می‌کنند که همه لایه‌ها بدون چروک، انحراف یا تغییر تنش وارد ناحیه اتصال می‌شوند – که هر یک از آنها باعث ناهماهنگی الگو یا نقص اتصال در محصول نهایی می‌شود.

مراحل تولید مرحله به مرحله

توالی کامل تولید در یک دستگاه روتختی التراسونیک اتوماتیک از یک جریان فرآیند تعریف شده از بارگیری مواد خام تا خروجی پانل لحافی تمام شده پیروی می کند:

• بارگیری مواد: رول هایی از پارچه صورت، پلی استر یا پارچه های جایگزین و پارچه پشتی روی پایه های رول تامین کننده دستگاه نصب می شوند. رهبران وب از طریق سیستم کنترل تنش عبور داده می شوند و با استفاده از حسگرهای راهنمای لبه در نقطه ورودی دستگاه تراز می شوند.
• یکپارچه سازی لایه ها: این سه لایه هنگام ورود به دستگاه در یک پشته کنترل‌شده کنار هم قرار می‌گیرند، با یک نوار پخش‌کننده یا رول یکپارچه‌سازی که از تماس کامل و بدون چروک بین همه لایه‌ها قبل از ناحیه اتصال اطمینان می‌دهد.
• پیوند اولتراسونیک: پشته پارچه یکپارچه بین بوق ارتعاشی و غلتک سندان طرح دار عبور می کند. در هر نقطه تماسی که توسط الگوی سندان تعریف شده است، انرژی اولتراسونیک لایه‌های فیبر مصنوعی را در میلی‌ثانیه ذوب و ذوب می‌کند و نقاط پیوند دائمی را ایجاد می‌کند که الگوی لحاف را مشخص می‌کند.
• خنک سازی و انجماد: بلافاصله پس از عبور از ناحیه پیوند، پارچه پیوند خورده تحت کشش سبک نگه داشته می شود زیرا مناطق پلیمری ذوب شده سرد و جامد می شوند. هیچ خنک کننده خارجی مورد نیاز نیست - جرم حرارتی سیستم و خنک کننده هوای محیط در سرعت های تولید معمولی کافی است.
• خروجی و سیم پیچ: بسته به پیکربندی دستگاه و جریان کار پایین دست، کامپوزیت لحافی تمام شده روی یک رول خروجی پیچیده می‌شود، توسط یک برش یکپارچه به طول پانل بریده می‌شود، یا برای پردازش پایین‌دست روی هم چیده می‌شود.

کنترل الگو و برنامه نویسی CNC در ماشین های مدرن

قابلیت "اتوماتیک" ماشین‌های لحاف‌کاری التراسونیک مدرن از طریق سیستم‌های پیچیده CNC (کنترل عددی کامپیوتری) که بر هر جنبه‌ای از اجرای الگو، سرعت ماشین و مدیریت پارامترهای فرآیند حاکم است، تحقق می‌یابد. در ماشین‌هایی که از پیکربندی‌های سر باندینگ با بستر تخت یا چند محوره استفاده می‌کنند - برخلاف سیستم‌های سندان چرخشی خالص - در حالی که پارچه پیشروی می‌کند، سر باندینگ توسط موتورهای سروو در عرض پارچه به حرکت در می‌آید و الگوهای برنامه‌ریزی شده پیچیده را تحت کنترل موقعیت حلقه بسته با دقت موقعیت‌یابی ± ۰.۱ میلی‌متر یا بهتر اجرا می‌کند.

کتابخانه‌های الگوی ذخیره‌شده در کنترل‌کننده ماشین به اپراتورها این امکان را می‌دهند که از بین صدها طرح از پیش برنامه‌ریزی‌شده لحاف - از شبکه‌های الماس ساده گرفته تا الگوهای پیچیده گل، هندسی و آرم سفارشی - انتخاب کنند و با بارگذاری یک برنامه جدید به جای تغییر فیزیکی ابزار، در عرض چند دقیقه بین الگوها جابه‌جا شوند. برای ماشین‌های سندان دوار، تغییرات الگوی نیاز به تعویض فیزیکی غلتک سندان دارد، اما سیستم فراخوانی پارامتر خودکار دستگاه تنظیمات صحیح سرعت، فشار و قدرت مرتبط با هر الگوی سندان را به‌طور خودکار بارگذاری می‌کند و زمان راه‌اندازی و خطای اپراتور را به حداقل می‌رساند. ادغام پانل های صفحه لمسی HMI (رابط انسان و ماشین) با تجسم الگوی بصری به اپراتورهای کم تجربه اجازه می دهد تا تولید را به طور موثر راه اندازی و اجرا کنند، در حالی که عملکردهای ثبت داده ها پارامترهای فرآیند را به طور مداوم برای ردیابی کیفیت و اهداف بهینه سازی فرآیند ضبط می کنند.

مقایسه لحاف‌کاری التراسونیک با لحاف‌کاری سوزنی معمولی

مزایا و محدودیت‌های عملکردی ماشین‌های لحاف‌کاری اولتراسونیک خودکار زمانی که مستقیماً با ماشین‌های روتختی چند سوزنی معمولی در ابعادی که برای تولیدکنندگان منسوجات صنعتی بسیار مهم است مقایسه می‌شوند، مشخص می‌شوند:

سازگاری مواد و محدودیت ها

مکانیسم پیوند اولتراسونیک کاملاً به رفتار ترموپلاستیک پلیمرهای مصنوعی وابسته است - توانایی مواد الیاف برای ذوب، جاری شدن و جامد شدن مجدد تحت شرایط حرارتی و فشار کنترل شده. این نیاز اساسی هم قدرت فناوری لحاف‌کاری اولتراسونیک و هم محدودیت اولیه آن را مشخص می‌کند: این فناوری منحصراً با مواد مصنوعی گرمانرم کار می‌کند و نمی‌تواند الیاف طبیعی مانند پنبه، پشم یا ابریشم را که ذوب نمی‌شوند، اما در هنگام گرم شدن زغال‌اخته یا تجزیه می‌شوند، بچسباند.

مواد کاملاً سازگار با لحاف کاری اولتراسونیک عبارتند از:

• پلی استر (PET): ماده اولیه برای لحاف‌کاری اولتراسونیک در ملافه‌ها، لباس‌های بیرونی و کاربردهای غیر بافته - جذب انرژی عالی و استحکام اتصال
• پلی پروپیلن (PP): به طور گسترده برای محصولات لحافی نبافته از جمله روپوش های پزشکی یکبار مصرف، روکش های کشاورزی و محصولات بهداشتی استفاده می شود.
• نایلون (پلی آمید): در کاربردهای نساجی فنی و فضای باز استفاده می شود که در آن استحکام پیوند و مقاومت شیمیایی مهم است
• پارچه های مخلوط با محتوای مصنوعی کافی: پارچه های حاوی حداقل 65 تا 70 درصد فیبر ترموپلاستیک را می توان به صورت اولتراسونیک به هم متصل کرد، اگرچه استحکام پیوند در مقایسه با بسترهای 100 درصد مصنوعی کاهش می یابد.

برای محصولاتی که به پارچه‌های فیبر طبیعی نیاز دارند - مانند لحاف‌های با روکش پنبه‌ای یا رویه‌های تشک با روکش پشمی - روش‌های ترکیبی را می‌توان استفاده کرد که در آن لایه‌ای مصنوعی یا لایه پشتی، محیط اتصال ترموپلاستیک را فراهم می‌کند، در حالی که پارچه رویه فیبر طبیعی به طور مکانیکی توسط نواحی چسبنده فشرده شده بدون نیاز به الیاف صورت نگه داشته می‌شود. این رویکرد نیازمند بهینه‌سازی دقیق فرآیند برای دستیابی به استحکام باند قابل قبول بدون آسیب رساندن به سطح الیاف طبیعی است، و این یک منطقه فعال توسعه برای تولیدکنندگانی است که به دنبال گسترش لحاف‌کاری اولتراسونیک به بخش‌های بستر ممتاز هستند که در حال حاضر تحت سلطه لحاف سوزنی هستند.

کاربردهای صنعتی و بخش های محصول

ماشین‌های لحاف‌کاری اولتراسونیک خودکار طیف وسیع و رو به رشدی از بخش‌های محصولات صنعتی را ارائه می‌کنند، با سرعت بخشیدن به پذیرش، زیرا تولیدکنندگان مزایای بهره‌وری، کیفیت و هزینه‌ای که فناوری نسبت به دوخت‌های معمولی ارائه می‌دهد، افزایش می‌یابد:

• ملافه و منسوجات خانگی: راحتی، لحاف، لنت تشک، و رویه تشک - بزرگترین بخش کاربرد، ناشی از تقاضا برای کیفیت الگوی ثابت، توان تولید بالا، و حذف مشکلات کیفیت مرتبط با نخ
• لباس بیرونی و پوشاک: ژاکت‌ها، جلیقه‌ها و لباس‌های ورزشی عایق‌شده که در آن لحاف‌کاری اولتراسونیک اتصال مقاوم در برابر آب را بدون سوراخ‌های سوزنی ایجاد می‌کند که یکپارچگی غشای ضد آب را به خطر می‌اندازد.
• منسوجات نبافته پزشکی و بهداشتی: روپوش‌های جراحی یکبار مصرف، روکش‌های ایزوله، کامپوزیت‌های مراقبت از زخم، و مجموعه‌های پدهای جاذب که در آن ساخت استریل و بدون نخ یک الزام قانونی است.
• منسوجات خودرو: سربرگ‌ها، درج‌های پانل در، روکش‌های پشتی صندلی‌ها، و روکش‌های صندوق عقب که در آن‌ها پانل‌های زیبایی‌شناسی لحافی با سرعت‌های خط خودرو بدون پیچیدگی مدیریت تامین نخ تولید می‌شوند.
• رسانه فیلتر: کامپوزیت های فیلتر چند لایه برای فیلتر هوا و مایع که در آن اتصال اولتراسونیک مجموعه های لایه مهر و موم شده و بدون رزوه با مناطق باز دقیق و ثابت ایجاد می کند.

الزامات نگهداری و بهترین شیوه های عملیاتی

نگهداری یک ماشین روتختی اولتراسونیک اتوماتیک در شرایط اوج عملیات مستلزم توجه به حالت‌های سایش و خرابی اجزای اولتراسونیک است - که اساساً با الگوهای سایش مکانیکی ماشین‌های لحاف‌کاری سوزنی که بسیاری از مهندسان تعمیر و نگهداری نساجی با آن‌ها آشنایی بیشتری دارند، متفاوت است.

بوق اولتراسونیک بالاترین سایش جزء در سیستم است. تماس مکرر با سطوح پارچه و سندان باعث سایش پیشرونده صفحه شاخ می شود که توزیع دامنه ارتعاش را تغییر می دهد و در نهایت کیفیت پیوند و تعریف الگو را کاهش می دهد. وضعیت صورت شاخ باید به طور منظم - هفتگی در محیط‌های با تولید بالا - بازرسی شود و زمانی که فرسودگی صورت از مشخصات تحمل سازنده فراتر رفت، بوق‌ها باید دوباره ماشین‌کاری یا تعویض شوند. شاخ‌های آلیاژ تیتانیوم، اگرچه گران‌تر از آلومینیم‌های جایگزین هستند، اما عمر مفید قابل‌توجهی طولانی‌تر را ارائه می‌کنند و ماده ترجیحی برای کاربردهای لحاف‌کاری با تولید مداوم هستند.

مبدل پیزوالکتریک به بازرسی دوره‌ای برای ترک‌خوردگی سرامیکی نیاز دارد - حالت خرابی ناشی از شوک مکانیکی، گشتاور بیش از حد مبدل اتصال گل میخ به تقویت‌کننده، یا عملکرد در فرکانس‌های رزونانس که به‌دلیل سایش انباشته یا تغییرات دما به طور قابل‌توجهی از طراحی تغییر کرده است. کارکردن ژنراتور در حالت کنترل دامنه به جای حالت کنترل توان، با حفظ دامنه ارتعاش ثابت بدون توجه به تغییرات بار، استرس مبدل را کاهش می دهد و عمر سرویس مبدل را افزایش می دهد. کالیبراسیون ژنراتور و تأیید فرکانس تشدید باید هر سه ماه یکبار به عنوان بخشی از یک برنامه تعمیر و نگهداری پیشگیرانه ساختاریافته انجام شود تا اطمینان حاصل شود که سیستم کامل با حداکثر بازده تبدیل انرژی در طول عمر خود به کار خود ادامه می دهد.
