چگونه یک دستگاه جوش اولتراسونیک پلاستیک و پارچه را بدون چسب یا پیچ فیوز می کند؟

آنچه که یک دستگاه جوش اولتراسونیک در واقع انجام می دهد

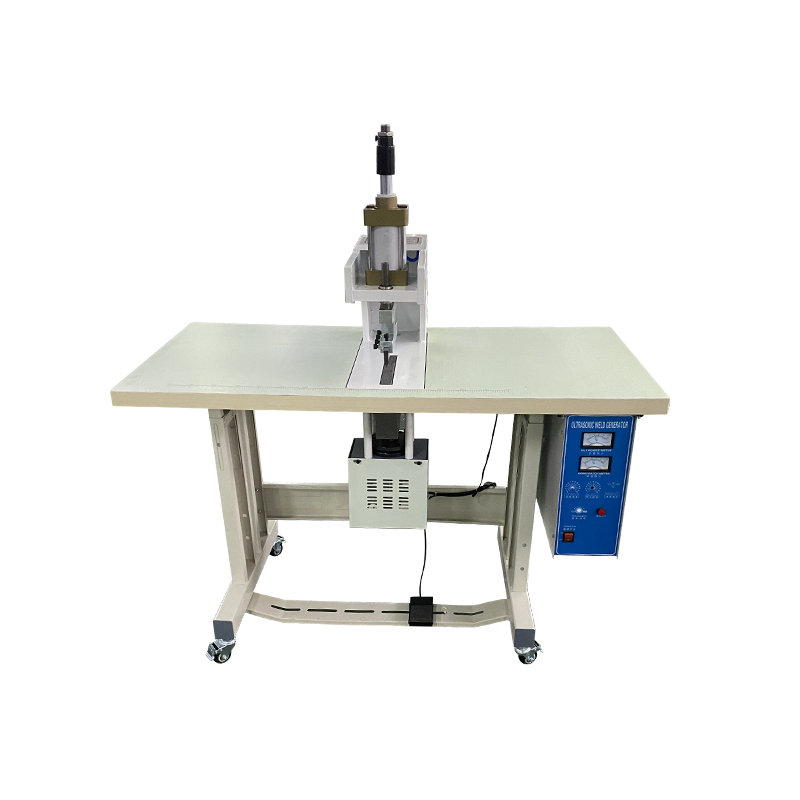

یک دستگاه جوش اولتراسونیک اجزای پلاستیکی یا لایه‌های پارچه میکروفایبر را بدون چسب، حلال یا بست‌های مکانیکی می‌پیوندد. با تولید یک سیگنال با فرکانس بالا، معمولاً در 20 کیلوهرتز یا 15 کیلوهرتز، از طریق یک واحد ژنراتور، سپس آن سیگنال را از طریق یک سیستم مبدل به ارتعاش مکانیکی تبدیل می‌کند. هنگامی که این ارتعاش بر روی قطعه کار تحت فشار کنترل‌شده اعمال می‌شود، اصطکاک ایجاد شده بین مولکول‌های پلاستیک یا میکروالیاف پارچه در سطح مشترک، گرمای کافی برای ذوب شدن مواد به صورت موضعی تولید می‌کند. هنگامی که لرزش متوقف می شود و فشار حفظ می شود، سطح مشترک ذوب شده سرد و جامد می شود و پیوندی را تشکیل می دهد که اغلب به اندازه مواد پایه اطراف استحکام دارد.

این فرآیند اساساً با روش های اتصال سنتی مانند پیچ ​​کردن، چسباندن یا پیوند با حلال متفاوت است، زیرا به جای یک ماده اتصال اضافه شده، کاملاً به همجوشی در سطح مولکولی متکی است. برای تولیدکنندگانی که قطعات پلاستیکی یا محصولات پارچه مصنوعی را در مقیاس تولید می کنند، این تمایز پیامدهای واقعی برای سرعت تولید، هزینه مواد و دوام محصول نهایی دارد.

گام به گام اصل کار توضیح داده شد

درک توالی مکانیکی پشت جوشکاری اولتراسونیک به اپراتورها کمک می کند تا مشکلات کیفیت جوش را عیب یابی کنند و به خریداران کمک می کند ارزیابی کنند که آیا مشخصات دستگاه داده شده با نیازهای تولید آنها مطابقت دارد یا خیر. این فرآیند در سه مرحله متمایز آشکار می شود که هر کدام به زمان بندی دقیق و کنترل فشار بستگی دارد.

مرحله اول: تولید ارتعاش با فرکانس بالا

ژنراتور یک سیگنال الکتریکی با فرکانس بالا تولید می‌کند که معمولاً در فرکانس 20 کیلوهرتز است، اگرچه سیستم‌های 15 کیلوهرتز برای کاربردهایی استفاده می‌شوند که به دامنه بالاتر در قطعات بزرگتر یا ضخیم‌تر نیاز دارند. این سیگنال الکتریکی به مبدل می‌رود که با استفاده از عناصر پیزوالکتریک، آن را به ارتعاش مکانیکی در همان فرکانس تبدیل می‌کند.

مرحله دوم: تولید حرارت اصطکاکی

ارتعاش مکانیکی از طریق یک مجموعه تقویت کننده و بوق حرکت می کند، که ارتعاش را تقویت کرده و به داخل قطعه کار هدایت می کند. در سطح مشترک، این نوسان سریع باعث اصطکاک در سطح مولکولی بین سطوح پلاستیکی یا بین میکروالیاف پارچه می‌شود و گرمای موضعی را به‌جای کل قسمت، دقیقاً در نقطه جوش مورد نظر متمرکز می‌کند.

مرحله سوم: ذوب و سرد شدن تحت فشار

هنگامی که دمای رابط به نقطه ذوب ماده می رسد، پلاستیک نرم شده برای پر کردن شکاف های میکروسکوپی بین دو سطح جریان می یابد. سپس ارتعاش متوقف می شود در حالی که فشار در جای خود قرار دارد و به رابط مذاب اجازه می دهد تا خنک و دوباره جامد شود و یک زنجیره مولکولی پیوسته در سطحی که قبلاً دو سطح جداگانه بود تشکیل می دهد.

مزیت های عملکرد نسبت به روش های اتصال سنتی

جوشکاری اولتراسونیک چندین مزیت قابل اندازه گیری را ارائه می دهد که پذیرش گسترده آن را در تولید پلاستیک و پارچه توضیح می دهد. زمان چرخه جوش معمولاً بسیار کوتاه است، معمولاً بین 0.01 تا 9.99 ثانیه در هر جوش کاهش می یابد، که به تولید کنندگان اجازه می دهد تا فرآیند را در خطوط تولید با سرعت بالا بدون ایجاد گلوگاه ادغام کنند. از آنجا که پیوند حاصل از خود ماده پایه به جای یک لایه چسب اضافه شده تشکیل می شود، استحکام جوش تمام شده می تواند به استحکام کششی ماده اصلی نزدیک شود یا با آن مطابقت داشته باشد و به آن توانایی مقاومت در برابر کشش و فشار قابل توجه در شرایط استفاده نهایی را می دهد.

عدم وجود مواد ثانویه مانند پیچ، پرچ یا چسب نیز مزایای پایین دستی دارد. هزینه های تولید کاهش می یابد زیرا نیازی به خرید، ذخیره یا استفاده از این اجزای کمکی نیست و محصول نهایی از نگرانی های بالقوه بهداشتی یا زیست محیطی مرتبط با چسب های مبتنی بر حلال جلوگیری می کند. این باعث می‌شود جوشکاری اولتراسونیک برای دسته‌بندی‌های محصولاتی که خلوص مواد یا ایمنی تماس با انسان در اولویت هستند، مانند دستگاه‌های پزشکی یا بسته‌بندی‌های مجاور مواد غذایی، جذاب باشد.

مزایای کلیدی عملکرد

• چرخه های جوش در کمتر از ده ثانیه تکمیل می شوند و از خطوط با توان بالا پشتیبانی می کنند
• استحکام باندی که می تواند به مقاومت کششی اولیه ماده پایه نزدیک شود
• بدون نیاز به پیچ، پرچ یا چسب، هزینه مواد و نیروی کار را کاهش می دهد
• سازگار با طیف گسترده ای از پارچه های ترموپلاستیک و میکروفیبر
• از تولید خودکار و قابل تکرار با حداقل تغییرات اپراتور پشتیبانی می کند

سازگاری مواد در پلاستیک و پارچه

جوشکاری اولتراسونیک در طیف وسیعی از مواد گرمانرم متداول از جمله پلی اتیلن، پلی پروپیلن و پلی کربنات که هر کدام ذوب می شوند و تحت فشار و ارتعاشات کنترل شده به طور قابل پیش بینی ای جامد می شوند، به طور قابل اعتمادی عمل می کند. انتخاب مواد برای کیفیت جوش اهمیت قابل توجهی دارد، زیرا پلاستیک های مختلف دارای نقاط ذوب، ساختارهای مولکولی و ویژگی های میرایی ارتعاش متفاوتی هستند که بر میزان موثر ایجاد گرما در سطح مشترک تأثیر می گذارد. پلاستیک های آمورف مانند پلی کربنات معمولاً به طور قابل پیش بینی بیشتری نسبت به پلاستیک های نیمه کریستالی مانند پلی پروپیلن جوش می شوند که برای دستیابی به نتایج ثابت نیاز به تنظیم فرآیند دقیق تری دارند.

فراتر از پلاستیک های سفت و سخت، جوشکاری اولتراسونیک به طور موثری به پارچه های میکروفیبر و منسوجات مصنوعی گسترش می یابد، جایی که همان اصل گرمایش اصطکاکی لایه های الیاف را بدون دوخت به هم متصل می کند. این قابلیت، جوشکاری اولتراسونیک را به یک جایگزین عملی برای دوخت در کاربردهای نساجی خاص تبدیل کرده است، به ویژه در مواردی که اتصال بدون درز، مقاوم در برابر آب یا سبک وزن نسبت به درز دوخته شده ترجیح داده می شود.

کاربردهای صنعتی که در آن جوشکاری اولتراسونیک ارزش ارائه می دهد

تطبیق پذیری جوشکاری اولتراسونیک منجر به پذیرش آن در مجموعه وسیعی از بخش های تولیدی شده است که هر کدام از جنبه های مختلف سرعت، استحکام و سازگاری مواد این فناوری را متکی هستند.

مونتاژ قطعات خودرو

تولیدکنندگان خودرو برای اتصال قطعات پلاستیکی مانند محفظه چراغ‌های جلو، اجزای مخزن آب و مجموعه‌های سپر به جوش اولتراسونیک تکیه می‌کنند، جایی که استحکام ثابت و مهر و موم ضد نشت برای عملکرد طولانی‌مدت خودرو ضروری است.

تولید لوازم الکترونیکی

در تولید لوازم الکترونیکی، این فرآیند قاب‌های تلفن همراه، محفظه‌های باتری و محفظه‌های شارژر را جوش می‌دهد، که دقت و سرعت هر دو با توجه به حجم بالای تولید معمولی لوازم الکترونیکی مصرفی اهمیت دارند.

تولید تجهیزات پزشکی

سازندگان دستگاه‌های پزشکی از جوشکاری اولتراسونیک برای مونتاژ اجزای پلاستیکی و بسته‌بندی دارو استفاده می‌کنند و این فرآیند را به دلیل توانایی آن در ایجاد مهر و موم‌های ایمن بدون معرفی مواد شیمیایی چسبنده که می‌توانند استریل یا ایمنی بیمار را به خطر بیندازند، ارزیابی می‌کنند.

تولید لوازم خانگی و اسباب بازی

تولیدکنندگان لوازم خانگی از این فناوری برای محفظه‌های پلاستیکی جاروبرقی، پنکه‌های برقی و پلوپز استفاده می‌کنند، در حالی که تولیدکنندگان اسباب‌بازی و لوازم التحریر از آن برای پیوستن به اجزای پلاستیکی در محصولاتی استفاده می‌کنند که برای کاربران نهایی، از جمله کودکان، هم دوام و هم ایمنی را می‌طلبد.

کاربردهای میکروفیبر پارچه و نساجی

در منسوجات، جوش اولتراسونیک برای تسمه های کلاه نایلونی، روکش های کلاه ایمنی، پارچه های پاک کن، پارچه های نبافته، و انواع پارچه های الیاف شیمیایی استفاده می شود، که یک روش اتصال بدون بخیه مناسب برای محصولاتی ارائه می دهد که در آن سوراخ های توده ای یا سوزنی نامطلوب است.

انتخاب ماشین مناسب برای نیازهای تولید

انتخاب دستگاه جوش اولتراسونیک مستلزم تطبیق فرکانس، توان خروجی و سطح اتوماسیون با مواد خاص و هندسه قطعه است. فرکانس‌های بالاتر مانند 20 کیلوهرتز معمولاً برای قطعات کوچک‌تر و ظریف‌تر که نیاز به کنترل دقیق انرژی دارند، مناسب هستند، در حالی که فرکانس‌های پایین‌تر مانند 15 کیلوهرتز دامنه بالاتری را ارائه می‌دهند که برای اجزای بزرگ‌تر یا ضخیم‌تر که به انرژی بیشتری برای رسیدن به دمای ذوب نیاز دارند، مناسب است. سیستم‌های خودکار با تنظیمات زمان، فشار و دامنه جوش قابل برنامه‌ریزی به تولیدکنندگان کمک می‌کنند تا کیفیت جوش ثابت را در طول دوره‌های تولید طولانی حفظ کنند و تنوعی را که می‌تواند با تجهیزات دستی کار می‌کند کاهش دهد.

خریداران همچنین باید سازگاری طراحی شاخ و فیکسچر را با هندسه قطعه خاص خود در نظر بگیرند، زیرا شاخ باید به شکل سفارشی باشد تا برای انتقال انرژی ثابت با ناحیه تماس اتصال جوش مطابقت داشته باشد. کار با تامین‌کننده‌ای که می‌تواند آزمایش‌های جوشکاری نمونه‌ای را بر روی مواد واقعی خریدار قبل از خرید ارائه دهد، به تأیید این امر کمک می‌کند که a
