دستگاه جوش اولتراسونیک چیست و چگونه کار می کند؟

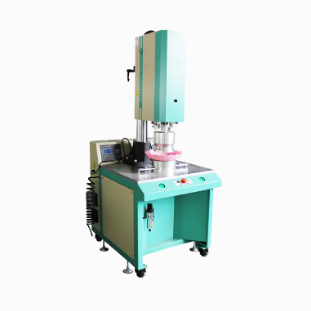

دستگاه جوش اولتراسونیک چیست؟

یک دستگاه جوش اولتراسونیک قطعه ای از تجهیزات صنعتی است که با استفاده از ارتعاشات با فرکانس بالا به جای گرما از منبع خارجی یا چسب، دو ماده، معمولاً ترموپلاستیک یا فلز را به هم متصل می کند. این دستگاه انرژی الکتریکی را به ارتعاش مکانیکی تبدیل می کند و سپس به سطوح در حال اتصال اعمال می شود. این ارتعاش گرمای اصطکاکی موضعی را در سطح مشترک بین دو قسمت ایجاد می‌کند و مواد را به اندازه‌ای نرم یا ذوب می‌کند تا در هنگام سرد شدن یک پیوند قوی و دائمی ایجاد کند. از آنجایی که این فرآیند به چسب ها، حلال ها یا شعله های باز متکی نیست، به طور گسترده ای به عنوان یک روش اتصال تمیز، سریع و تکرارپذیر مناسب برای محیط های تولیدی با حجم بالا در نظر گرفته می شود.

برخلاف روش‌های جوشکاری سنتی که نیاز به ذوب یک جزء کامل دارند، جوشکاری اولتراسونیک انرژی را دقیقاً در خط اتصال متمرکز می‌کند. این رویکرد هدفمند، ضایعات مواد را کاهش می‌دهد، زمان چرخه را کوتاه می‌کند و استرس حرارتی را در مناطق اطراف به حداقل می‌رساند، و آن را به انتخابی ارجح برای مجموعه‌های ظریف مانند قطعات الکترونیکی، دستگاه‌های پزشکی و فیلم‌های بسته‌بندی تبدیل می‌کند.

جوشکاری اولتراسونیک چگونه کار می کند؟

اصل کار دستگاه جوش اولتراسونیک بر تبدیل انرژی الکتریکی به ارتعاش مکانیکی با فرکانس بالا، معمولاً بین 15 کیلوهرتز و 70 کیلوهرتز متمرکز است. این ارتعاشات از طریق یک سری اجزای دقیق منتقل می‌شوند که انرژی را تقویت کرده و به نقطه‌ای هدایت می‌کنند که باید پیوند ایجاد شود.

اجزای کلیدی ماشین

هر سیستم جوشکاری اولتراسونیک به مجموعه ای هماهنگ از قطعات که با هم کار می کنند برای تولید یک جوش ثابت متکی است:

فرآیند جوشکاری مرحله به مرحله

هنگامی که دستگاه راه اندازی شد، چرخه واقعی جوشکاری در عرض چند ثانیه اتفاق می افتد. درک هر مرحله به توضیح اینکه چرا این فرآیند بسیار کارآمد است کمک می کند:

• دو قسمتی که باید به هم وصل شوند بین شاخ و سندان قرار گرفته اند، با یک نقطه تماس طراحی شده که به عنوان مدیر انرژی در کاربردهای جوش پلاستیک شناخته می شود.
• بوق پایین می آید و فشار کنترل شده ای اعمال می کند تا قطعات را محکم در کنار هم نگه دارد
• لرزش با فرکانس بالا فعال می شود و اصطکاک را در رابط مشترک ایجاد می کند
• گرمای موضعی به سرعت ایجاد می شود و فقط در نقطه تماس مواد را نرم یا ذوب می کند
• ارتعاش متوقف می شود در حالی که فشار حفظ می شود و به ماده مذاب اجازه می دهد تا جامد شود و یک پیوند مولکولی دائمی تشکیل دهد.
• شاخ جمع می شود و قسمت تمام شده و جوش داده شده از فیکسچر خارج می شود

کل این توالی معمولا کمتر از یک ثانیه برای قطعات کوچک و تنها چند ثانیه برای مجموعه‌های بزرگتر یا پیچیده‌تر طول می‌کشد، به همین دلیل است که جوشکاری اولتراسونیک برای خطوط تولید خودکار بسیار مناسب است.

مزایای کلیدی جوشکاری اولتراسونیک

سازندگان به چند دلیل عملی، دستگاه‌های جوش اولتراسونیک را به روش‌های اتصال جایگزین انتخاب می‌کنند. این فرآیند ترکیبی از سرعت، سازگاری و سازگاری مواد را ارائه می دهد که تعداد کمی از تکنیک های دیگر می توانند با آن مطابقت داشته باشند.

• زمان چرخه بسیار کوتاه، اغلب کمتر از یک ثانیه، از تولید با توان بالا پشتیبانی می کند
• هیچ مواد مصرفی مانند چسب، حلال یا مواد پرکننده مورد نیاز نیست
• حداقل منطقه متاثر از حرارت، خطر تاب برداشتن یا آسیب رساندن به اجزای مجاور را کاهش می دهد
• نتایج بسیار تکرارپذیر هنگامی که پارامترها به درستی تنظیم شوند، تغییرات قسمت به قسمت را کاهش می دهند
• فرآیند سازگار با محیط زیست بدون دود، گاز زدایی یا محصولات جانبی خطرناک
• سازگار با اتوماسیون و ادغام رباتیک برای تولید مداوم

کاربردهای رایج در سراسر صنایع

از آنجایی که جوشکاری اولتراسونیک با طیف وسیعی از ترموپلاستیک ها، پارچه های نبافته و فلزات خاص کار می کند، جایگاه خود را در صنایع متعددی پیدا کرده است. کاربرد خاص معمولاً توان خروجی دستگاه، طراحی بوق و پیکربندی فیکسچر را تعیین می کند.

جوشکاری اولتراسونیک در مقابل سایر روش های اتصال

هنگام تصمیم گیری در مورد اینکه آیا جوش اولتراسونیک مناسب است یا خیر، به مقایسه آن با سایر تکنیک های اتصال متداول مانند چسباندن چسب و قرار دادن حرارتی کمک می کند.

این مقایسه نشان می دهد که چرا جوشکاری اولتراسونیک اغلب در تنظیمات تولید با سرعت بالا که تاخیر در پخت یا مواد اضافی باعث کاهش خروجی یا افزایش هزینه می شود، مورد علاقه است.

انتخاب دستگاه جوش اولتراسونیک مناسب

انتخاب ماشین مناسب به نوع مواد، هندسه قطعه و حجم تولید مورد نیاز بستگی دارد. خریداران معمولاً گزینه‌های فرکانس را ارزیابی می‌کنند که از ۱۵ کیلوهرتز برای قطعات بزرگ‌تر و سخت‌تر تا ۴۰ کیلوهرتز یا بالاتر برای قطعات کوچک و ظریف متغیر است. رتبه بندی قدرت، طراحی بوق و در دسترس بودن کنترل های قابل برنامه ریزی برای دامنه، فشار و زمان جوش نیز نقش مهمی در تطبیق دستگاه با یک برنامه خاص دارند. تولیدکنندگانی که خطوط تولید متنوعی را تولید می‌کنند، اغلب روی ماشین‌هایی با ابزارهای قابل تعویض سرمایه‌گذاری می‌کنند تا یک واحد واحد بتواند طرح‌های چند قطعه را بدون پیکربندی مجدد عمده انجام دهد.

بهترین روش ها برای کیفیت جوش بهینه

دستیابی به جوش های منسجم و مستحکم نیازمند توجه به راه اندازی دستگاه و طراحی قطعات است. اقدامات زیر به کاهش عیوب و بهبود استحکام کلی جوش کمک می کند:

• یک مدیر انرژی یا اتصال برشی متناسب با مواد و هندسه قطعه طراحی کنید
• تنظیمات دامنه و فشار را با ترموپلاستیک خاصی که جوش داده می شود مطابقت دهید
• اطمینان حاصل کنید که قطعات به درستی تراز و ثابت شده اند تا از انتقال ناهموار انرژی جلوگیری شود
• مرتباً سطح بوق را بازرسی و نگهداری کنید تا از ناهماهنگی های مربوط به سایش جلوگیری کنید
• جوش های آزمایشی را اجرا کنید و داده های استحکام جوش را قبل از اجرای کامل تولید کنترل کنید

با ترکیب طراحی قطعات صدا با تجهیزات کالیبره شده صحیح، تولیدکنندگان می توانند برای ارائه اتصالات سریع، تمیز و بادوام در طیف گسترده ای از محصولات و صنایع، به دستگاه های جوش اولتراسونیک تکیه کنند.
