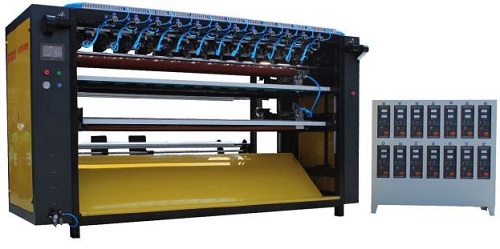

دستگاه برش و برش اولتراسونیک برای پردازش پارچه ای کارآمد

برش اولتراسونیک و دستگاه برش متقابل یک راه حل یکپارچه برای برش نساجی با دقت بالا ارائه می دهد. این تجهیزات طراحی شده با اتوماسیون پیشرفته ، فناوری اولتراسونیک را با کنترل PLC متمرکز ترکیب می کند و کل فرآیند تولید را از دست دادن به برش ، برش متقابل و خروجی نهایی ساده تر می کند. چیدمان کارآمد و گزینه های قابل تنظیم آن باعث می شود که آن را برای انواع مختلف پارچه ، به ویژه آنهایی که دارای خاصیت خاصیت ارتجاعی یا ظریف هستند مناسب باشد.

مشخصات

مدل: AH-2200
منبع تغذیه: 380V
قدرت ژنراتور: 800W × چند واحد
فرکانس خروجی: 20kHz
سرعت کار: 1-20 متر در دقیقه
عرض برش: قابل تنظیم
حداکثر قطر باز کردن: 800 میلی متر
Cross-Cutting: تک تیغه / چند منظوره (موتور پله 8.5N)
موتورها:

• موتور سروو 3.5 کیلو وات × 1

• 60N موتور پله 1 × 1

• موتور انتقال 2.2 کیلو وات با اینورتر × 1
  سیستم درایو: کاملاً اتوماتیک
  وزن دستگاه: 1800-2500 کیلوگرم
  جریان پردازش: UndInding → برش مکانیکی → برش متقابل → خروجی

ویژگی های کلیدی

1. عمل خودکار
   با جایگزینی روشهای سنتی سوزن و نخ ، سیستم با کنترل PLC متمرکز کاملاً خودکار است. همه اقدامات به صورت توالی انجام می شود ، کاهش کار دستی و بهبود کارآیی را کاهش می دهد.

2. عدم کنترل تنش
   شافت در حال گسترش هوا توسط یک موتور اختصاصی کنترل می شود و امکان تغذیه با مواد پایدار را فراهم می کند.

3. تصحیح لبه اتوماتیک
   یک سیستم تصحیح خودکار ، تراز مداوم مواد ، کاهش نرخ خطا و افزایش دقت برش ضمن حفظ بهره وری انرژی را تضمین می کند.

4. مکانیسم برش قابل تنظیم
   این دستگاه از برش عمودی با هدایت خطی خطی و برش با سرعت بالا پایدار پشتیبانی می کند. لبه های پارچه ای تمام شده تمیز و عاری از فرسودگی هستند و گزینه های عرض قابل تنظیم دارند.

5. گزینه های تیغه قابل تنظیم
   بر اساس نیازهای مشتری ، برش تک تیغه ای را می توان برای بهبود کارآیی محصولات با اندازه بزرگتر پیکربندی کرد.

پیکربندی دو تیغه در مقابل سه تیغه

سیستم دو تیغه
تنظیم دو تیغه شامل یک کابینت برقی ، واحد اصلی برش و متقاطع و یک ردپای جمع و جور است. این پارچه از بالا تغذیه می شود و مستقیماً از غلطک های فوقانی به تیغه های عمودی بالای بخش برش منتقل می شود. این مسیر فرآیند کوتاه تر برای مواد الاستیک ایده آل است ، زیرا کشش و اعوجاج را به حداقل می رساند.

هر تیغه متقاطع به طور مستقل نصب می شود و تنظیم یا حذف آن بر اساس نیاز اندازه محصول آسانتر می شود. فاصله بین تیغه های بالا و پایین را می توان تا 800 میلی متر تنظیم کرد. غلتک بستنی چرخان معکوس به مواد کمک می کند تا بدون اینکه روی غلطک ها به صورت تمیز تمیز شوند.

سیستم سه تیغه
این نسخه دارای یک کابینت الکتریکی خارجی نیست و به یک منطقه نصب بزرگتر نیاز دارد. پارچه از پایین تغذیه می شود و بخش برش به عنوان یک واحد مستقل عمل می کند. هر مجموعه تیغه اولتراسونیک به صورت عمودی مطابقت دارد ، تراز و تنظیم اندازه را ساده می کند.

پس از بریدن ، یک نوار متحرک سیگنالهایی را برای تحریک متقابل منتقل می کند. تیغه های متقاطع روی یک صفحه مشترک تراز شده اند و سکته مغزی هر چاقو با طراحی محدود است. در حالی که می توان تیغه های بلااستفاده را حذف کرد ، عملکرد صفحه پایه متحد است. استفاده از تیغه های کمتری ممکن است عدم تعادل جزئی را ایجاد کند ، بنابراین سیستم های دو تیغه برای اندازه محصولات بزرگتر ترجیح داده می شوند.

ملاحظات ساختاری

تیغه های عمودی در نسخه سه تیغه توصیه نمی شود که در بالای بخش برش قرار بگیرند. انجام این کار باعث افزایش قابل توجهی در ارتفاع دستگاه می شود و بر ثبات ، سهولت در نگهداری و تدارکات تأثیر می گذارد - به ویژه برای نصب در طبقه های فوقانی یا از طریق نقاط دسترسی باریک.

دامنه اندازه برش

• حداقل اندازه برش: 20 × 20 سانتی متر

• حداقل اندازه برش: 15 × 15 سانتی متر

نسخه چهار تیغه از همان اصل کار به عنوان سه تیغه پیروی می کند ، و تنها با قدری کمی افزایش یافته است.

این دستگاه برش و برش اولتراسونیک نتایج دقیق ، انعطاف پذیری قابل تنظیم و عملکرد پایدار را ارائه می دهد-ساختن آن یک راه حل قابل اعتماد برای محیط های مدرن تولید نساجی است. $ $
